认识MOS管

MOS 管属于电压型元器件，没有电流的损耗，通过控制 G 来形成我们的电压控制。

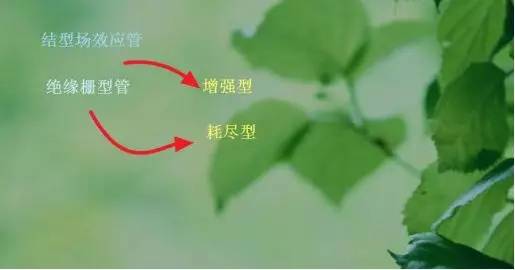

MOS 分为结型场效应管和绝缘栅型管，绝缘栅型管又分为增强型和耗尽型，这个我们不用太去纠结我们知道有这么回事就行。

我们要知道：UGS 栅源电压，UP 夹断电压，UT 开启电压。

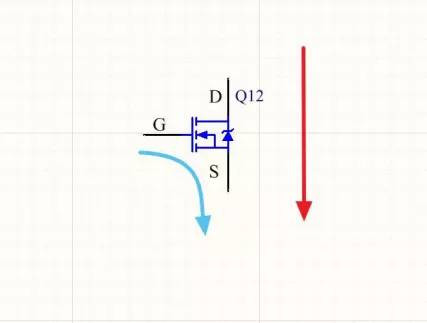

看图说话，这是一个 N 型的 MOS 管，我们先看形状，二极管朝上，这个二极管是寄生二极管，意思就是 MOS 管一出生就有了这么一个二极管出现，同时 NMOS 管的箭头是往里面走的。

首先 N 型 MOS 管想要去导通，那么我们的 UGS 就必须大于我们的导通电压 UT,记住这个不是绝对值，是相对值，假设我们的 UT 开启电压是 5V，那么我们的 UG=5V，US 直接接地，那么 UGS=UG-US=5V，同样我们也可以，UG=10V，US=5V，同样我们的 UGS=10-5=5V。

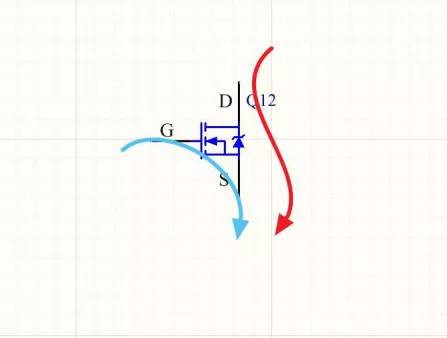

好的我们刚刚说完了 UGS，我们说下 UD，如果我们的电压开启了，那么我们的电压就会从上往下流通，这个就是我们的红线，那么我们的 UGS 就是一个开关的作用。
说完了 NMOS 管我们来看下我们的 PMOS 管，这个别看晕了。
首先我们看 PMOS，看二极管的，二极管的阴极就是我们的输入端，然后我们看我们的里面箭头，里面箭头往外面走就是 PMOS 管。

但是我们要知道 PMOS 的 UGS 要小于我们的导通电压 UT，就会导通，这个不用纠结这个是这个内部结构决定。
总结：
MOS 二极管属于寄生二极管，出厂自带。
PMOS 箭头向外，寄生二极管的阴极就是输入端
NMOS 箭头向内，寄生二极管的阴极就是输入端。
MOS 管用于开关作用，没有电流损耗，属于压控元器件。大功率场合，电机驱动器等等。
