MOS管如何根据图形判断N沟通、P沟道
合芯半导体成立十年来一直在功率器件上耕耘探索，在双极性三极管、可控硅、稳压管、MOS管上投入资金和时间，十年的生产制造从一种TO-126封装外形，到拥有TO-252,TO-220,TO-220F,TO-92,SOT-23,SOT-89产线，“专业、专注、用芯制造”受到加工商、终端客户的好评和信任。目前，我们在高中低压MOS外形主要分布在TO-252,TO-220,TO-220F,SOT-23上扩大生产，欢迎代工商、经销商同我们联系。
在我们同客户沟通交流中发现一些老板、采购对MOS管参数不清楚，比如根据线路图分不清N沟道、P沟道（N管、P管），下面我们根据图对其做个介绍。

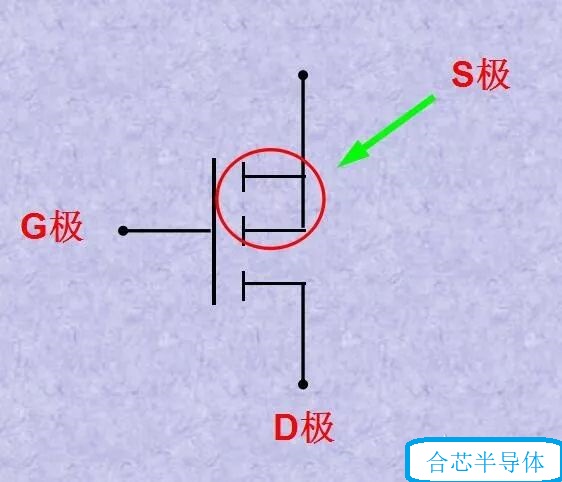

一、MOS管的三个极的判定
MOS管符号上的三个脚的辨认要抓住关键地方 ：G极，不用说比较好认。S极，不论是P沟道还是N沟道，两根线相交的就是。D极，不论是P沟道还是N沟道，是单独引线的那边。

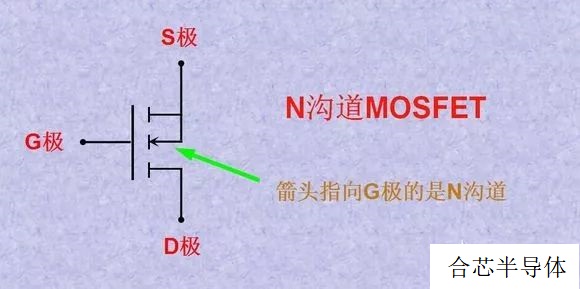

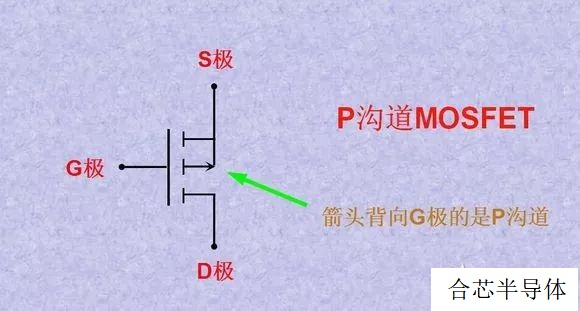

二、MOS管是N沟道还是P沟道？
MOS管三个脚的极性判断完后，接下就该判断MOS管是P沟道还是N沟道了：当然也可以先判断MOS管沟道类型，再判断三个脚极性，判断沟道之后，再判断三个脚极性。

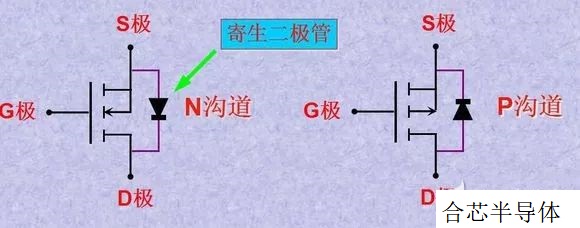

三、 MOS管寄生二极管的方向如何判定？
接下来，MOS管是寄生二极管的方向判断：N沟道MOS管，由S极指向D极；P沟道MOS管，由D极指向S极。
近期合芯半导体在TO-252封装：20N06，50N06，60N03，80N03，4N65，7N65，78M05，D882，BTB06，20N10。
TO-251封装：4N65，7N65，30N06，50N06。
TO-220F封装：4N65，7N65，10N65，12N65。
TO-220封装:BTB06，BTB08，BTB12，BTB16，BT137，13005，13007，13009。
SOT-23封装：2302，2301，3400，3402，3401，TL431，4N10，8050，8550，LDO系列。
SOT-89封装：78L05,D882,B772，LDO系列。在推广促销，欢迎新老客户来电来函咨询。
